+++ title = "Ex4" categories = ["网络安全实验"] draft = false author = "Logic" +++

实验过程

任务一

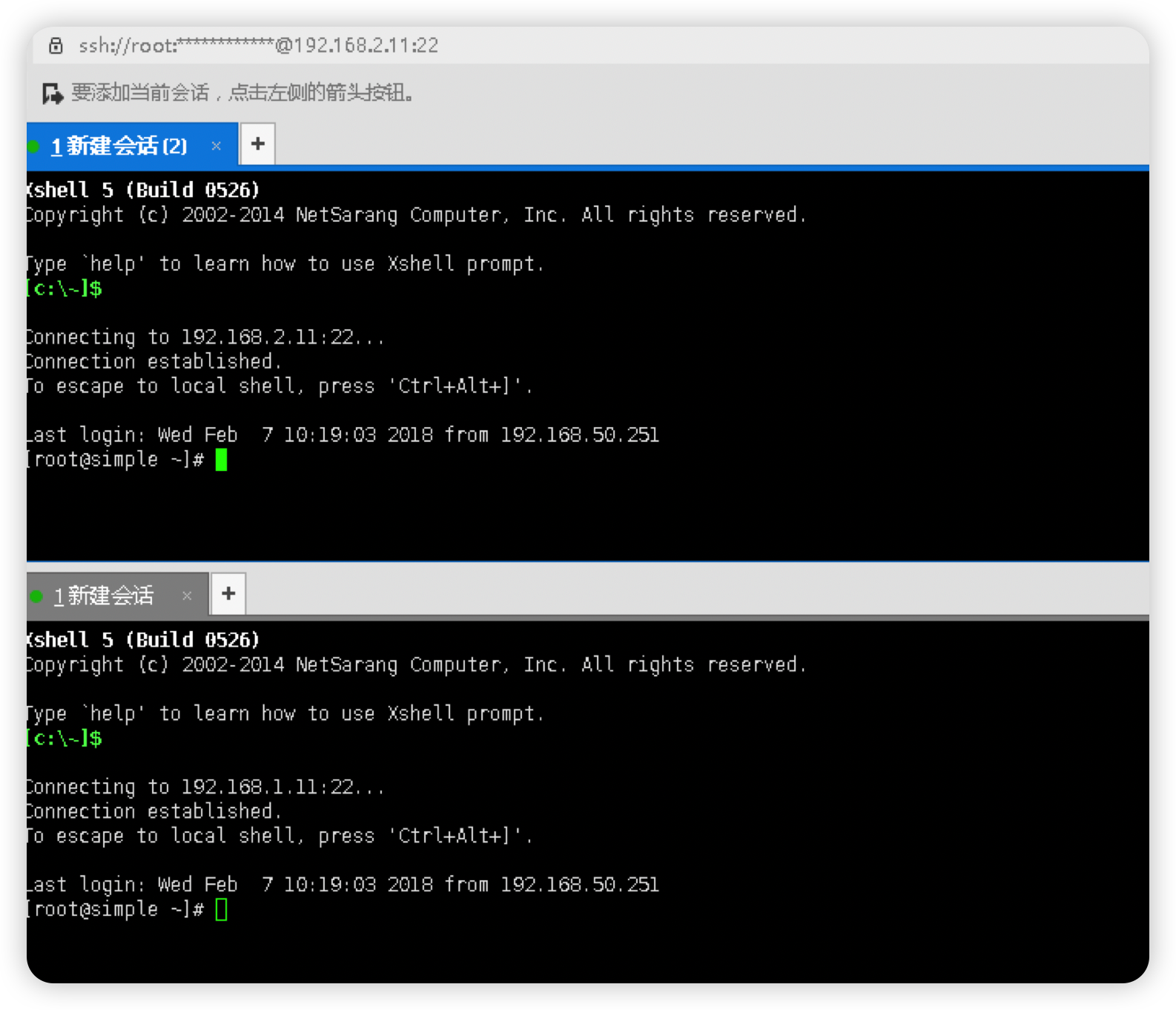

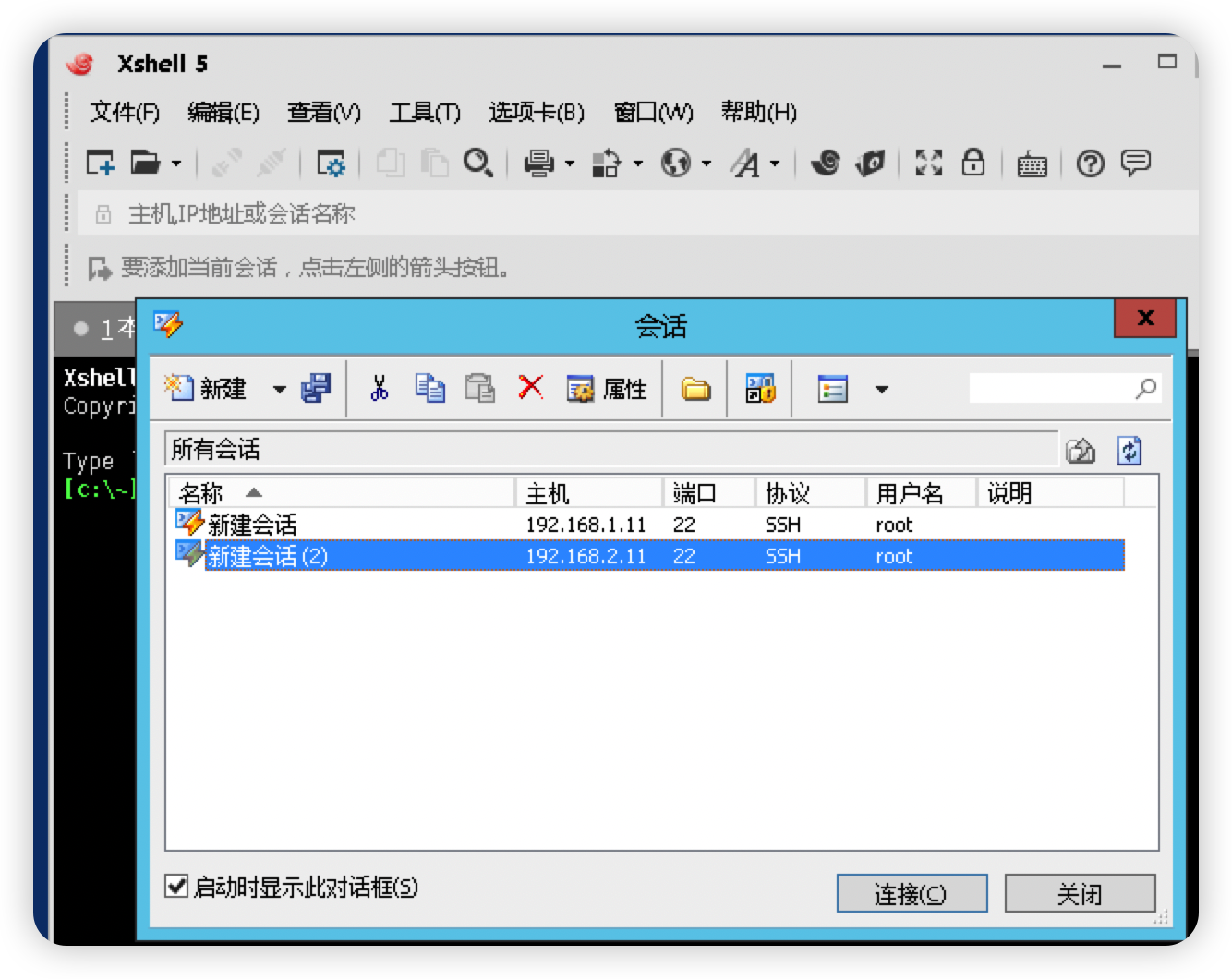

双击桌面Xshell5图标，在弹出的界面登陆主机192.168.1.11和192.168.2.11这两台主机.

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0405TxkNea.png" >}}

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/04050wlYRk.png" >}}

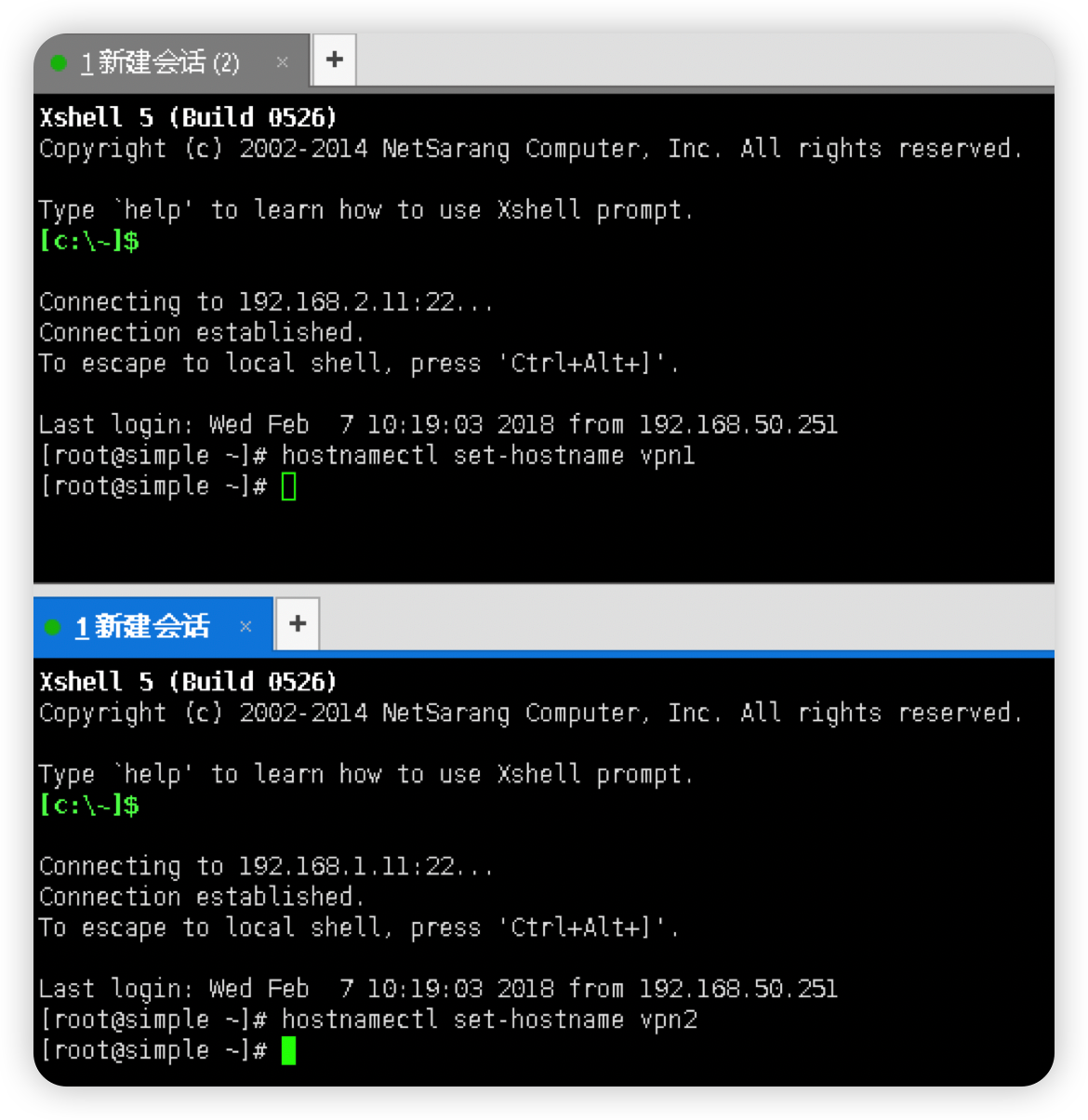

分别修改主机名：

hostnamectl set-hostname vpn1
hostnamectl set-hostname vpn2

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/04050crxmG.png" >}}

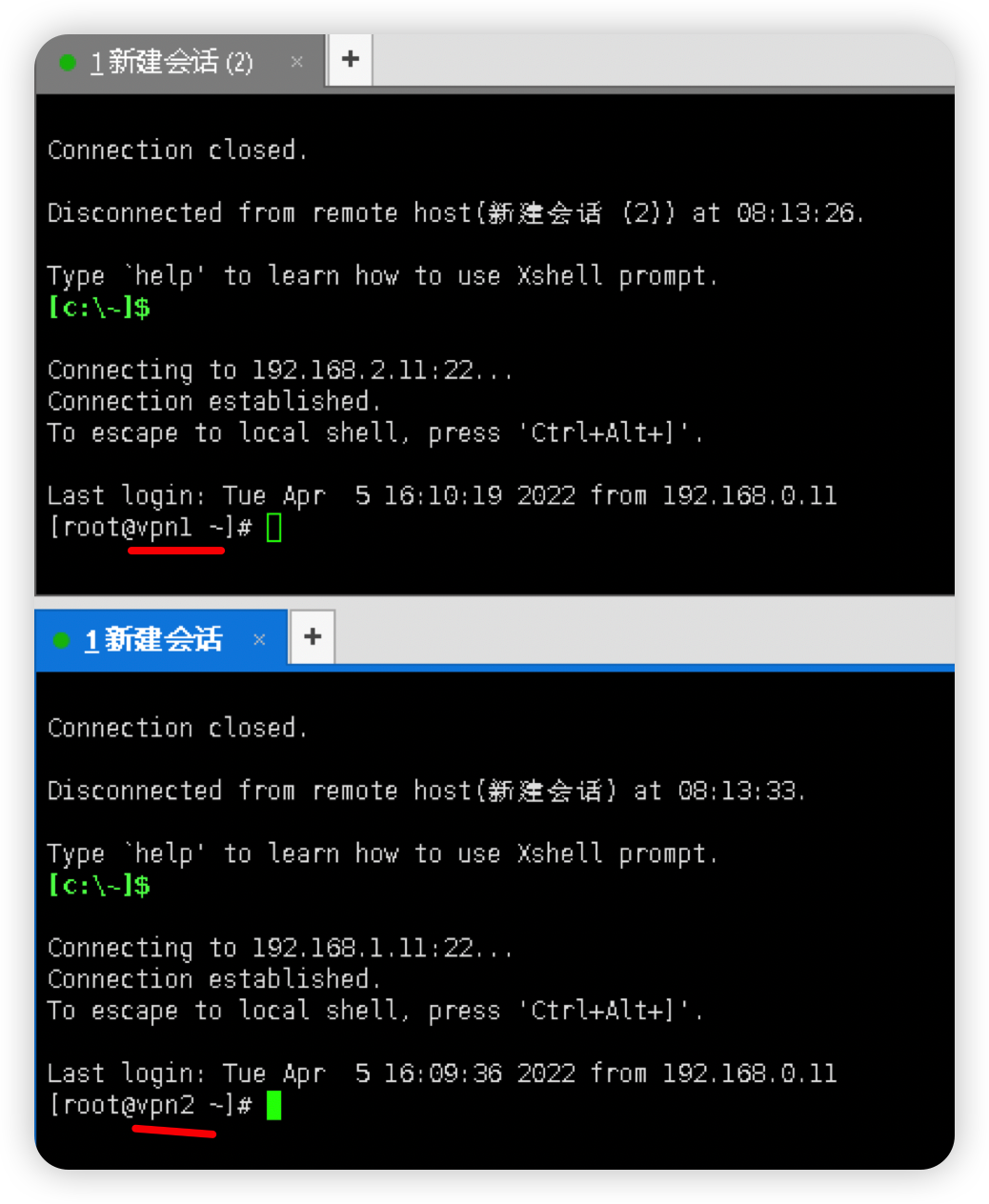

重新登陆两台主机后如下图

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0405oi9VQ5.png" >}}

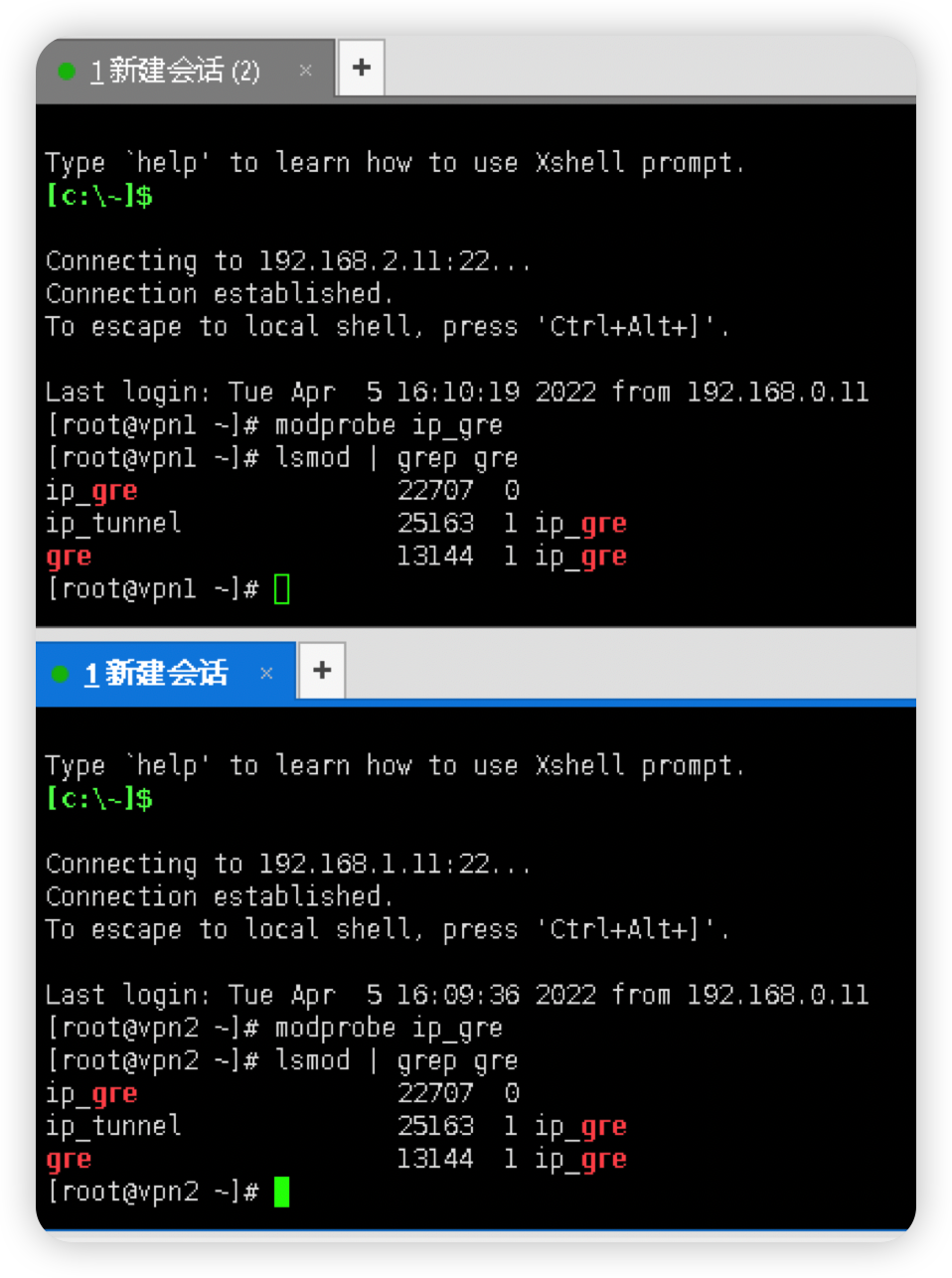

vpn1和vpn2主机分别加载gre内核模块并检查

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0405xgQFvC.png" >}}

通用路由封装或gre是一种协议，用于将使用一个路由协议的数据包封装在另一协议的数据包中。gre是在网络上建立直接点对点连接的一种方法，目的是简化单独网络之间的连接。它适用于各种网络层协议。将数据包封装在其他数据包中称为“隧道”。gre隧道通常配置在两个路由器之间，每个路由器的作用好比隧道的一端。路由器设置为彼此直接发送和接收 gre数据包。两个路由器之间的任何路由器都不会打开封装的数据包；它们仅引用封装数据包外层的标头进行转发。 ip_gre内核模块是gre通过IPv4隧道的驱动程序

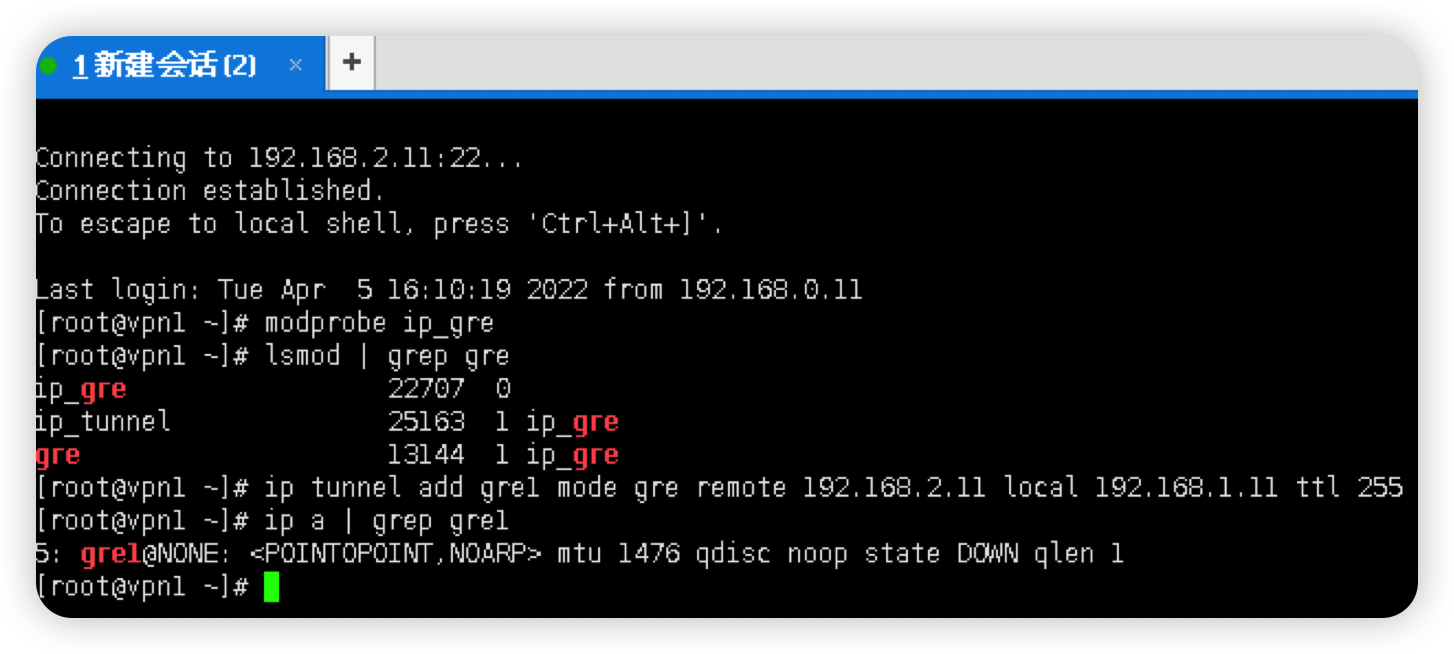

vpn1创建一个GRE类型隧道设备gre1, 并设置对端IP为192.168.2.11。 ip指令用于设置网络设备，用于替代ifconfig命令，ip tunnel用于建立隧道。mode表示模式为gre，设置远端和本地端。ip a用于显示ip地址。

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/040510B3Cj.png" >}}

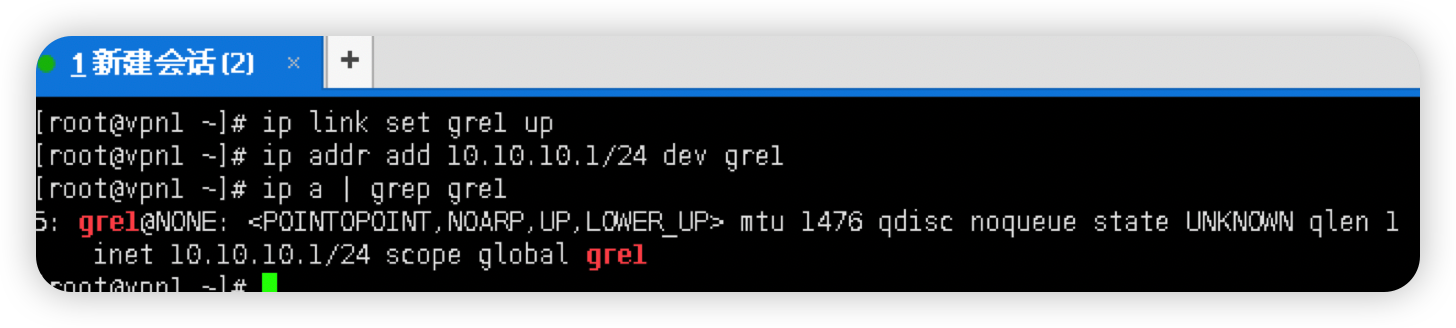

启动gre1并分配ip地址10.10.10.1，检测是否添加并启动

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0405AWgwKv.png" >}}

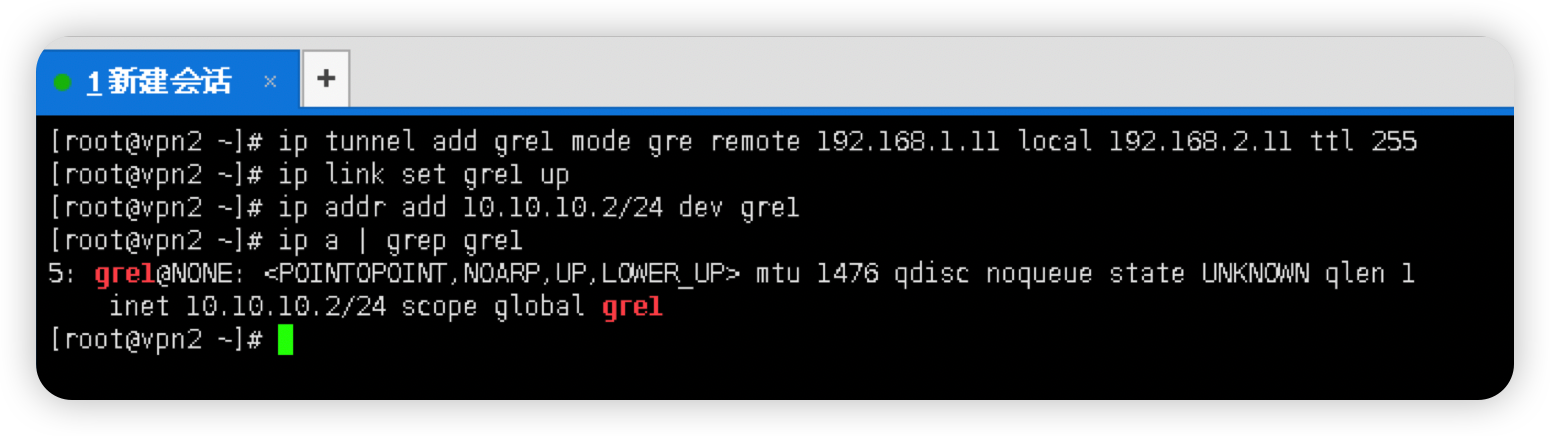

类似的，对vpn2主机进行相应的配置

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0405puFW5b.png" >}}

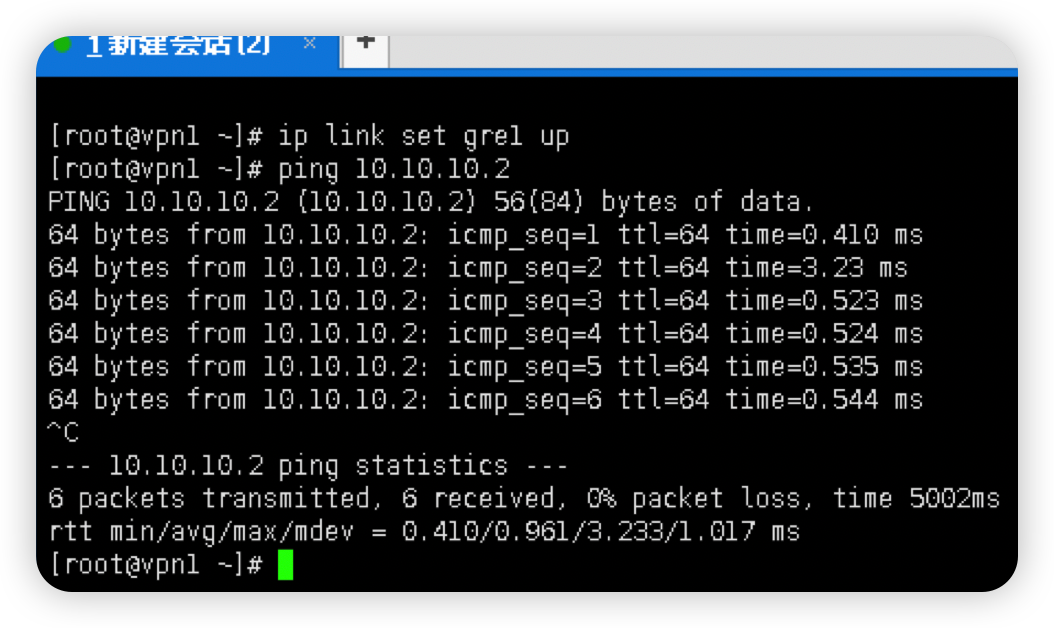

测试是否连通

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0405lNqMVV.png" >}}

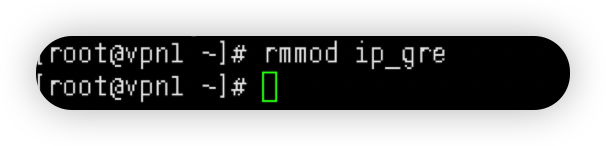

卸载gre模块

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0405ICPgN1.png" >}}

任务二

查看openssl命令基本帮助

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/04052LODMa.png" >}}

openssl是一个强大的安全套接字层密码库，囊括主要的密码算法、常用的密钥和证书封装管理功能及SSL协议，并提供丰富的应用程序供测试或其它目的使用。 openssl整个软件包大概可以分成三个主要的功能部分：SSL协议库、应用程序以及密码算法库。openssl的目录结构自然也是围绕这三个功能部分进行规划的。基本功能有：主要的密码算法（MD5、SHA、DH、BASE64等等）、常用的密钥和证书封装管理功能以及SSL协议，并提供了丰富的应用程序供测试或其它目的使用。

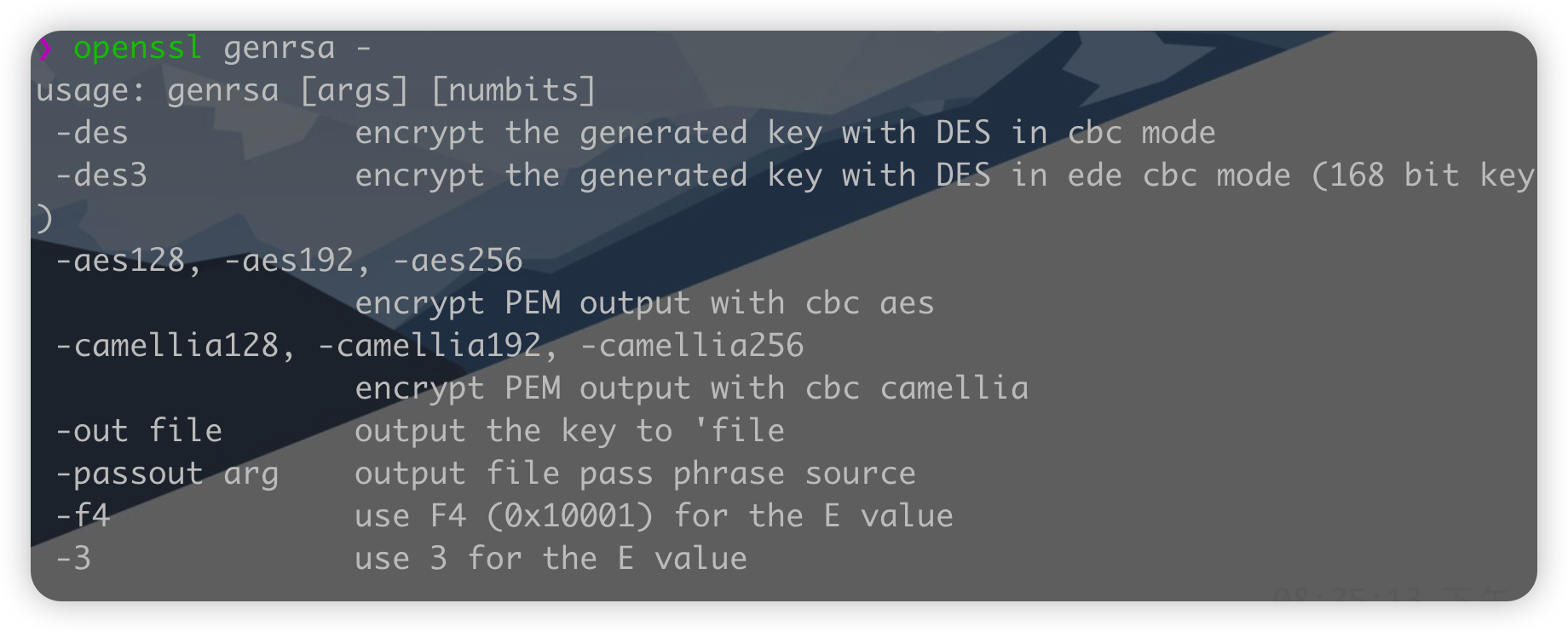

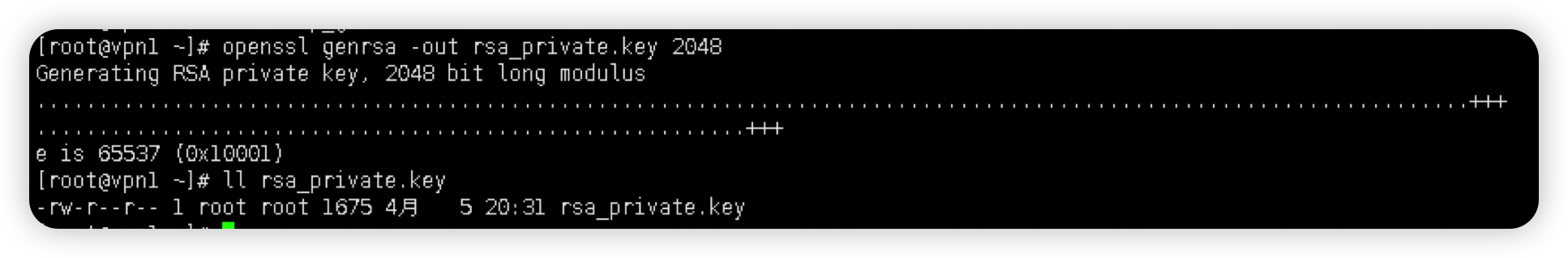

产生RSA私钥

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0405cvz7dz.png" >}}

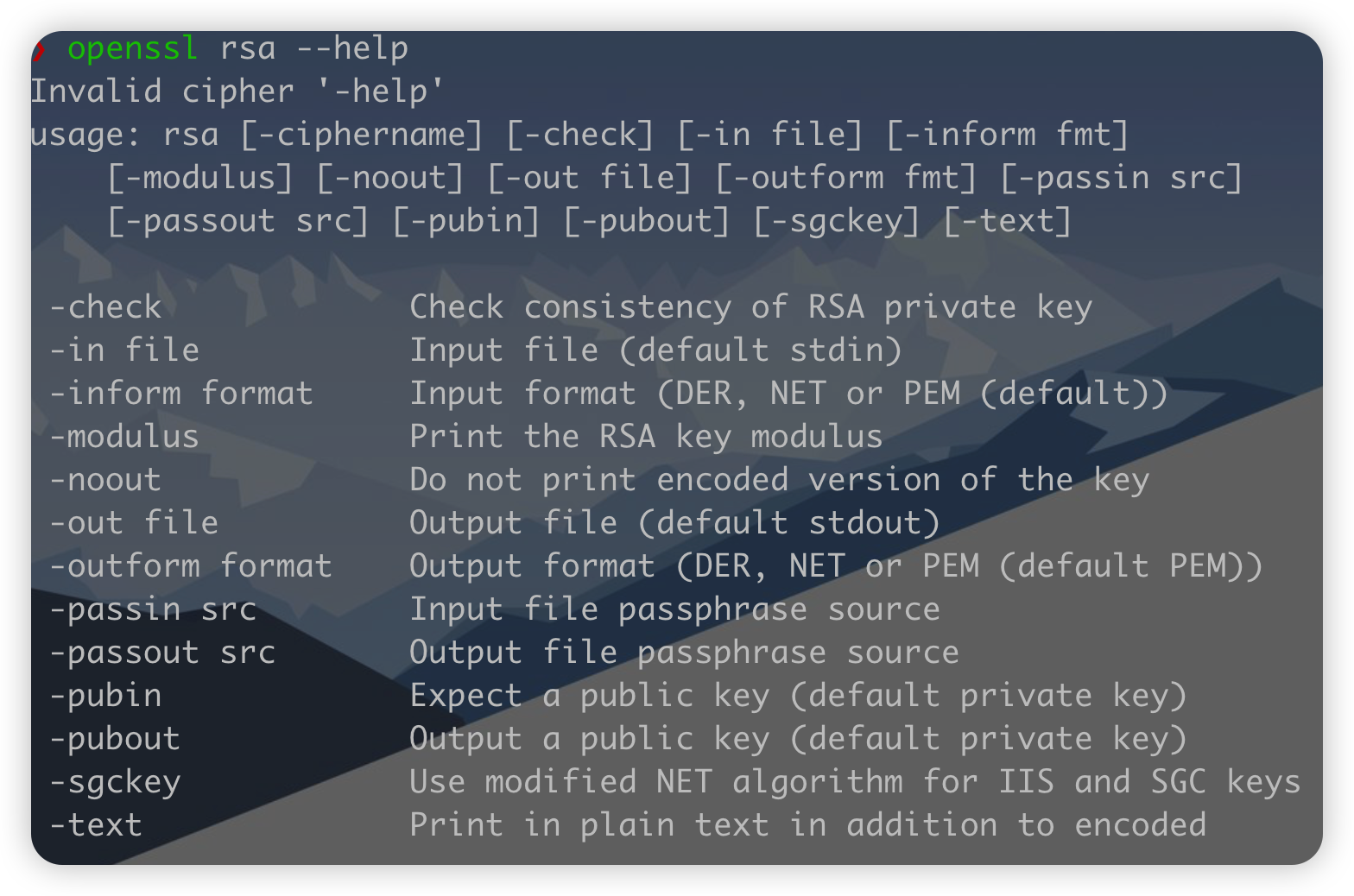

这样就生成了2048位的RSA私钥接下来利用生成的私钥生成对应的公钥，查看openssl rsa对应的用法

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0405trT262.png" >}}

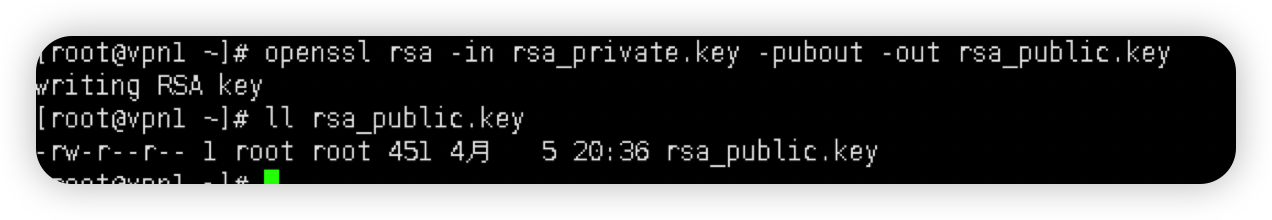

则可见应将私钥文件作为输入文件，选择输出公钥并指定公钥文件。

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0405Fu4P3g.png" >}}

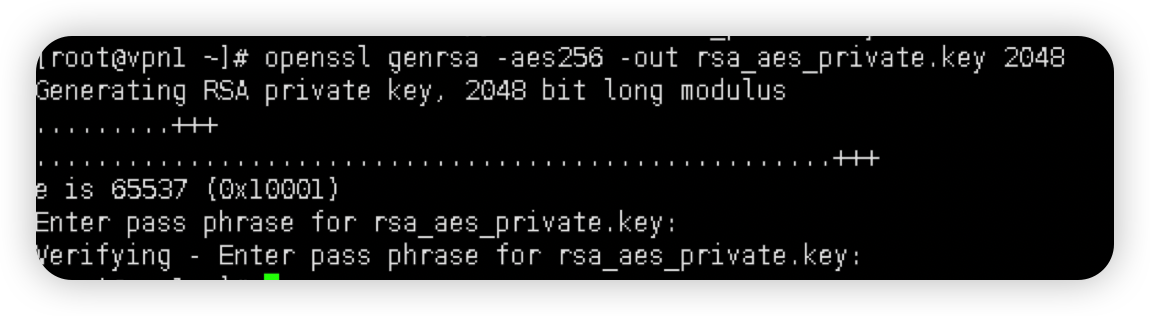

接下来生成RSA含密码(使用AES-256加密)的公私钥文件生成私钥时只需要指定使用AES-256进行加密并输入相应的密码即可，这里把密码设定为simple。

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0405AI9uzB.png" >}}

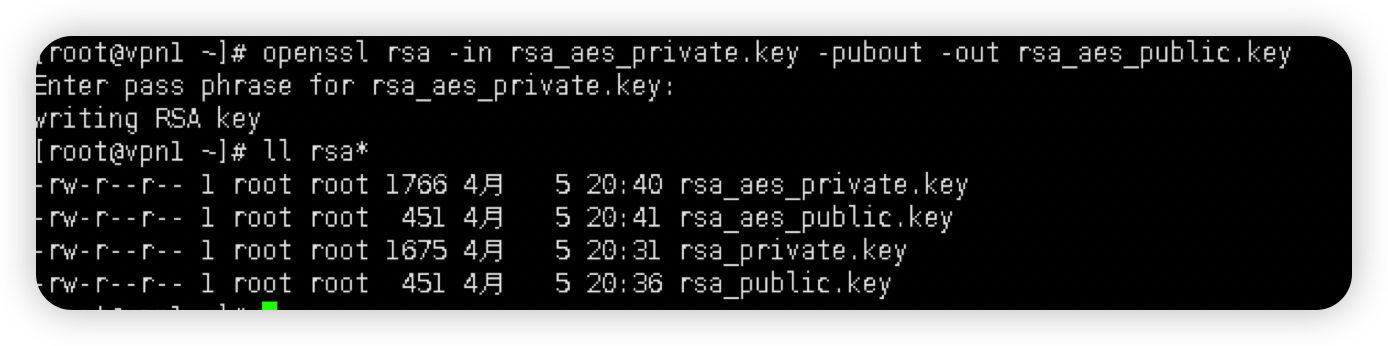

同样生成对应的公钥文件，并查看生成的全部秘钥文件

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0405FIuJD2.png" >}}

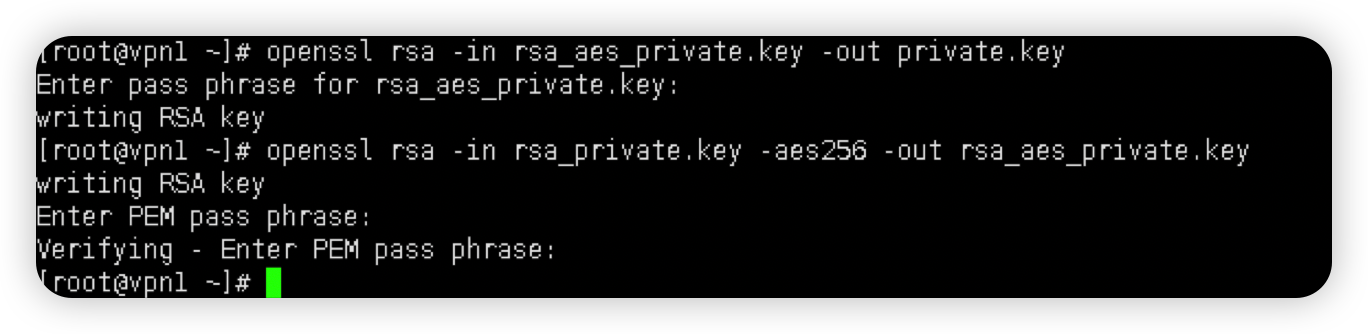

接下来尝试将使用AES-256加密的文件和未使用其加密的文件进行转换

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0405JpX1OG.png" >}}

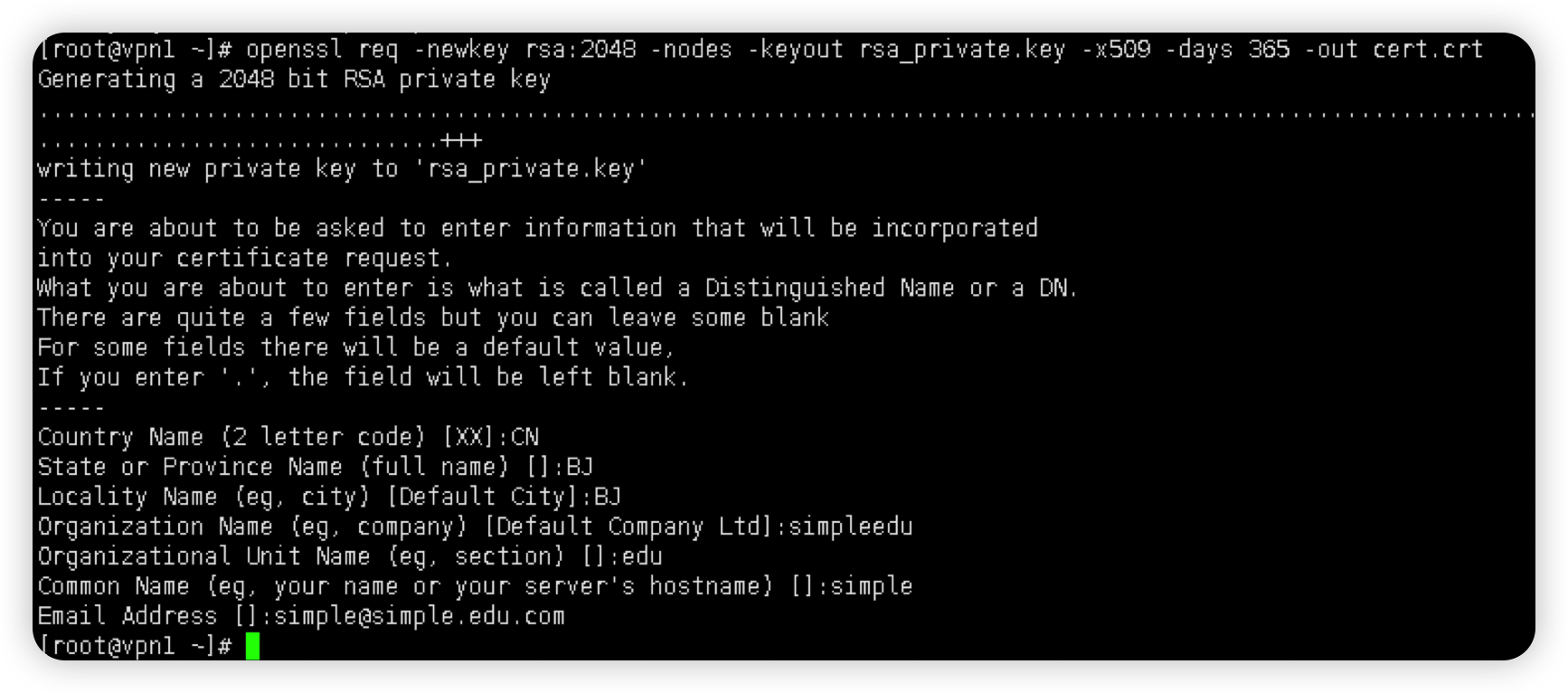

生成自签名证书

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0405G4S6Rd.png" >}}

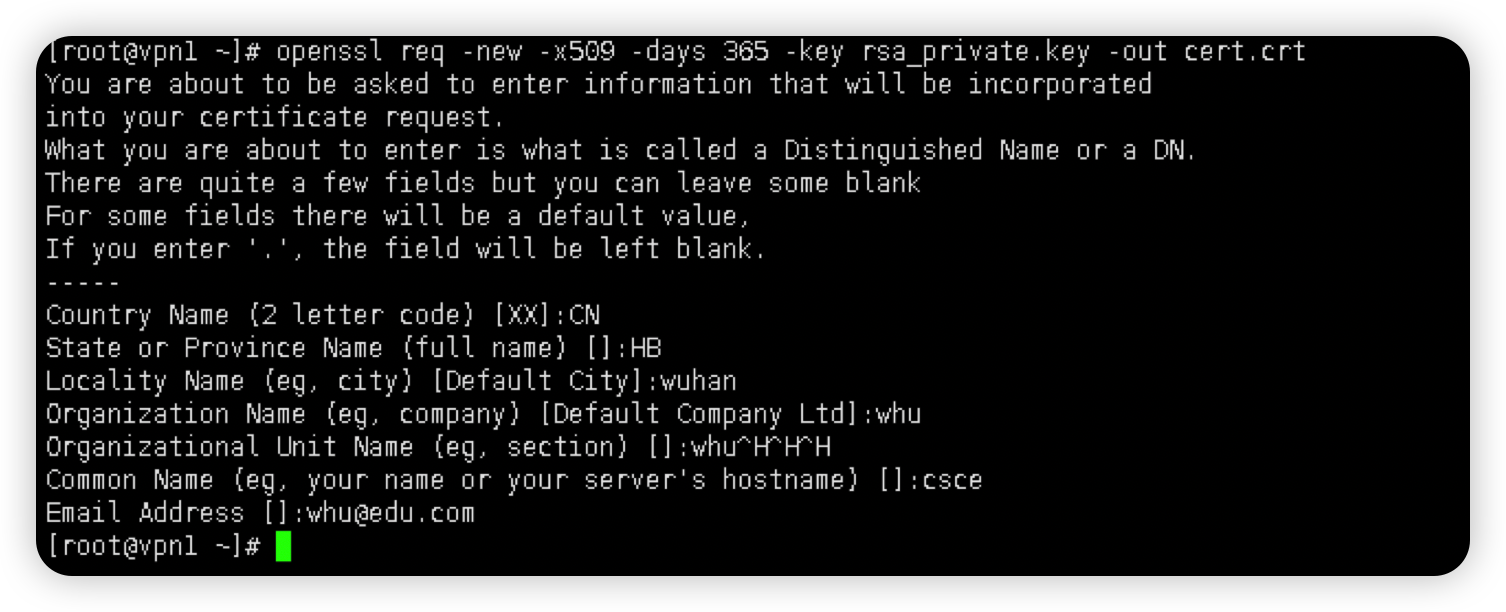

也可使用已有的私钥生成自签名证书，如下

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0405j0AtId.png" >}}

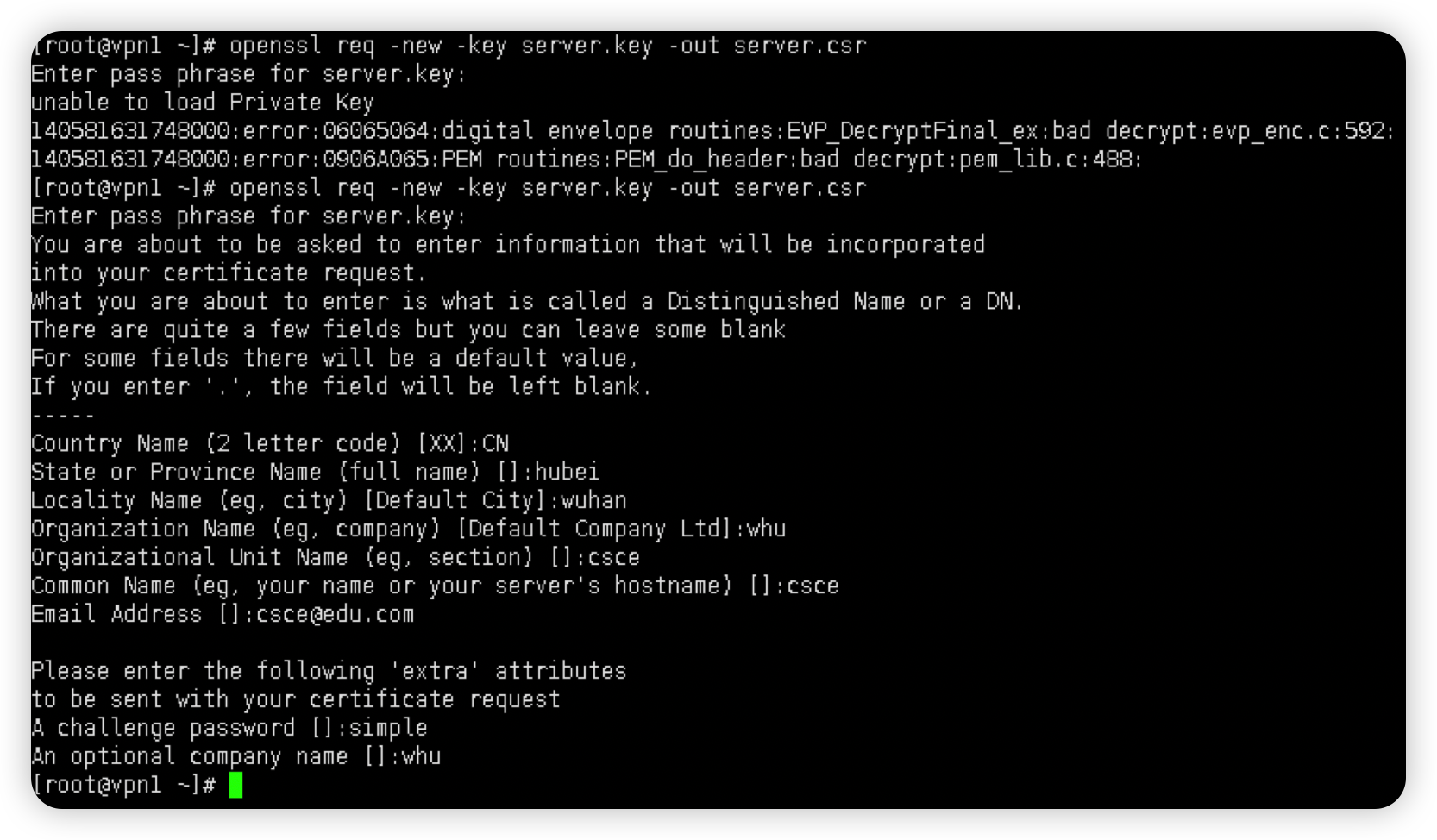

生成私钥及csr签名请求文件(生成过程中输错了一次密码故产生了错误)

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0405qaSIwD.png" >}}

实验三

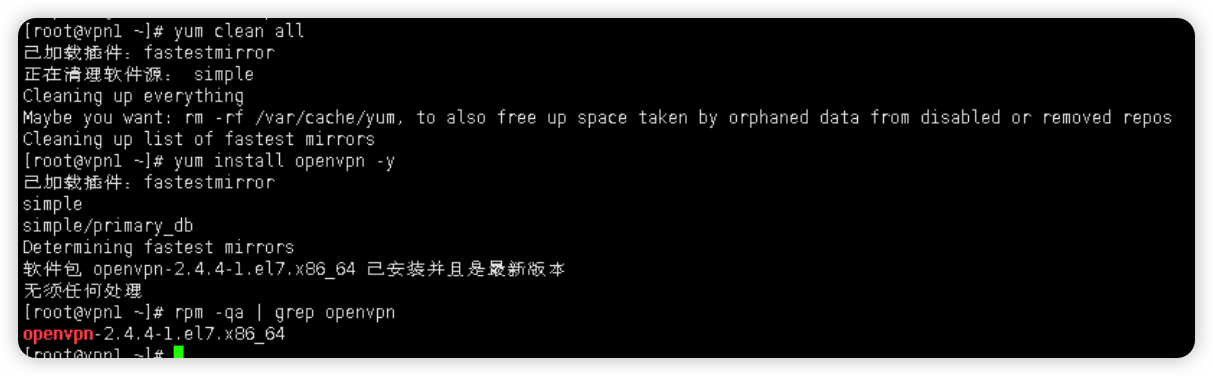

在vpn1机器安装openvpn并验证

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0406ZbPz2i.png" >}}

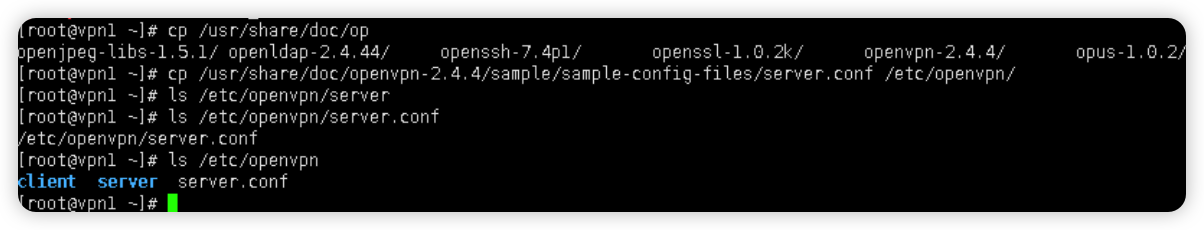

拷贝模版配置文件到openvpn的配置文件目录下

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0406Zvf560.png" >}}

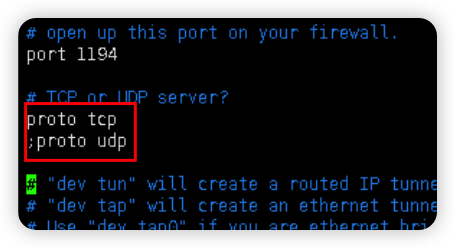

修改openvpn服务端的配置文件server.conf。指定使用TCP协议。将UDP注释掉，不需要配置DNS因为无法连通外网。

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0406w79zzB.png" >}}

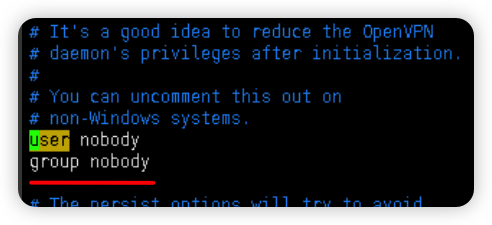

将openvpn运行的用户设为nobody，用户组设为nobody，可降低openvpn的权限，增强其安全性。

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0406VNz4um.png" >}}

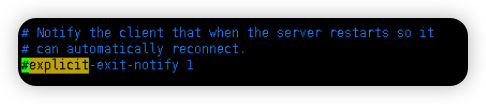

将explicit-exit-notify 1注释掉以关闭显式退出提示

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0406PZcWZK.png" >}}

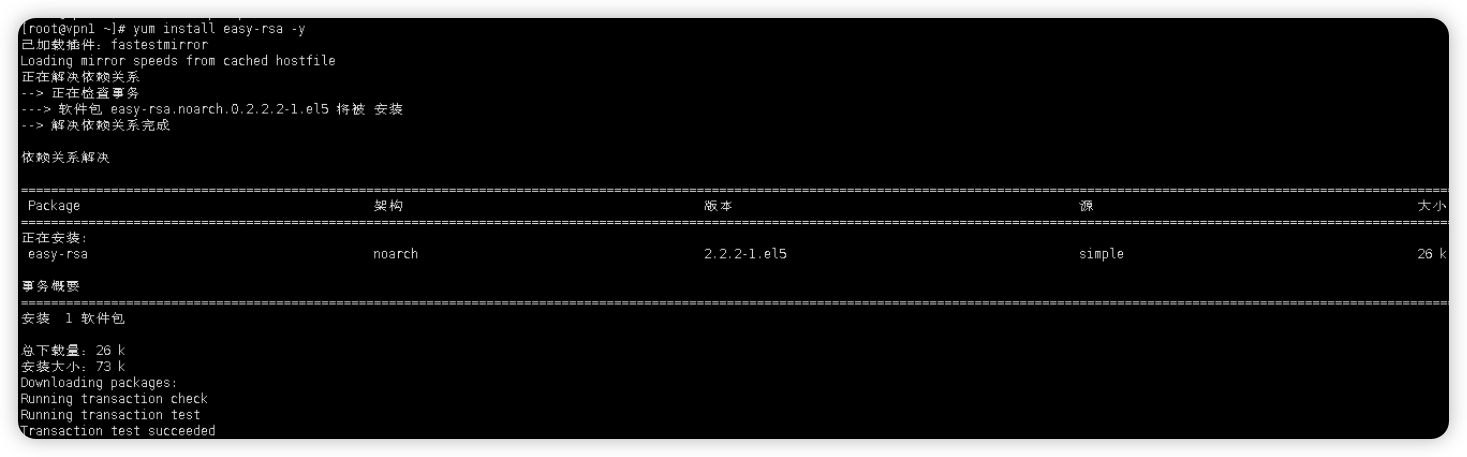

安装密钥生成软件easy-rsa

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/04066Yi8ya.png" >}}

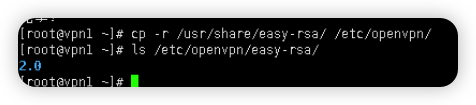

将easy-rsa拷贝到openvpn文件夹下

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0406Yz2aST.png" >}}

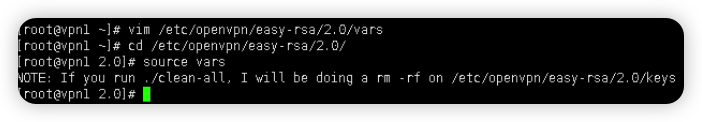

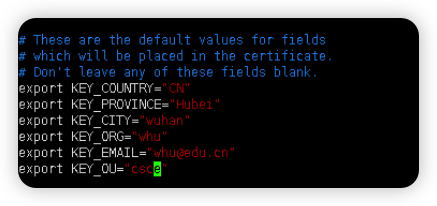

配置生成证书的环境变量并使之生效

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0406HbkqrQ.png" >}}

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0406UJoutO.png" >}}

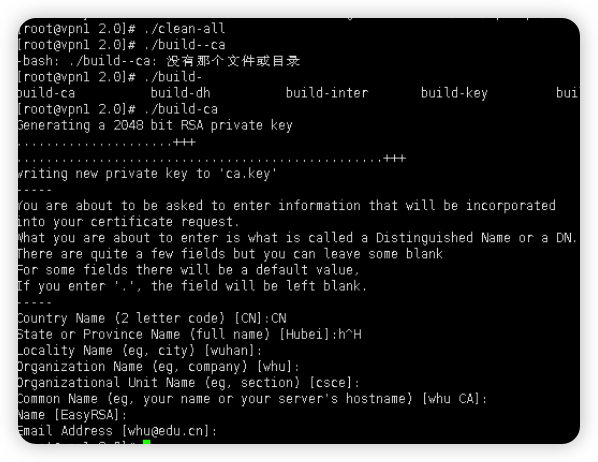

删除之前的keys，并重新生成

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0406zFTeXR.png" >}}

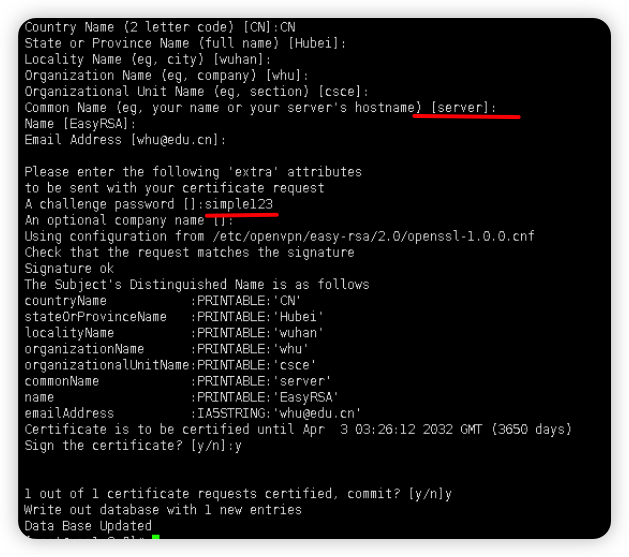

创建通用名(common name)为”server”的证书文件，并设置密码为simple123。

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/04060gd4O8.png" >}}

生成防攻击的key文件，可以防止DDos攻击，UDP淹没等恶意攻击。其实从本质上说就是一个静态密钥文件，使用静态密钥文件进行连接相比于证书方式进行连接不需要TLS握手，不易被干扰。

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0406ss9qjC.png" >}}

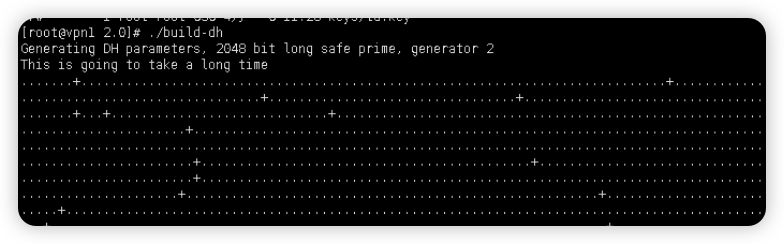

生成客户端使用的密钥文件

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0406hZKHfH.png" >}}

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0406iIdFPn.png" >}}

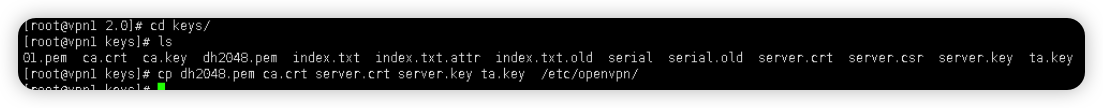

将全部的密钥认证文件拷贝到openvpn的配置文件目录下

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0406iMTcL5.png" >}}

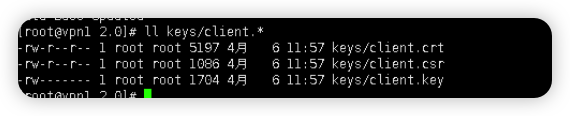

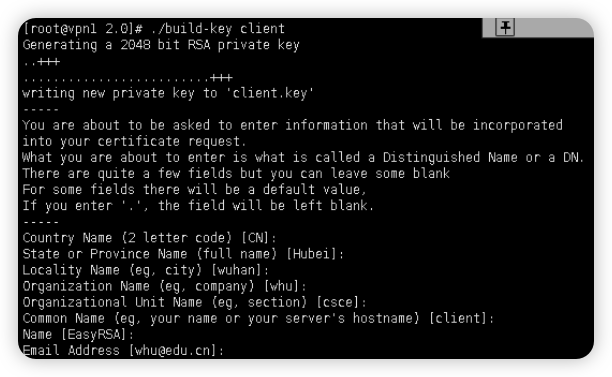

创建一个通用名(common name)为 client的客户端证书

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/04062WlMTb.png" >}}

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/04064tfgcG.png" >}}

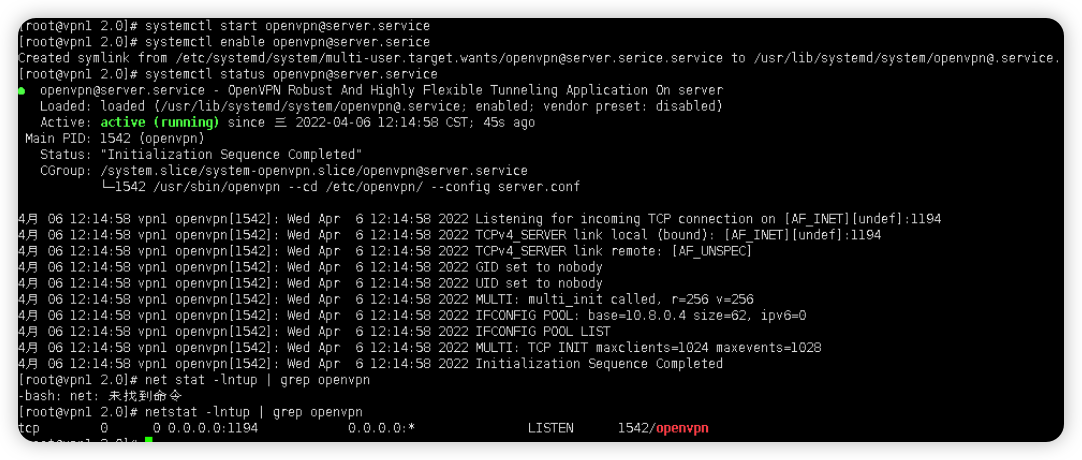

启动openvpn服务并设置为开机自启动，随后查看服务的状态并检查服务对应的端口是否处于监听状态

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0406DR4Pz7.png" >}}

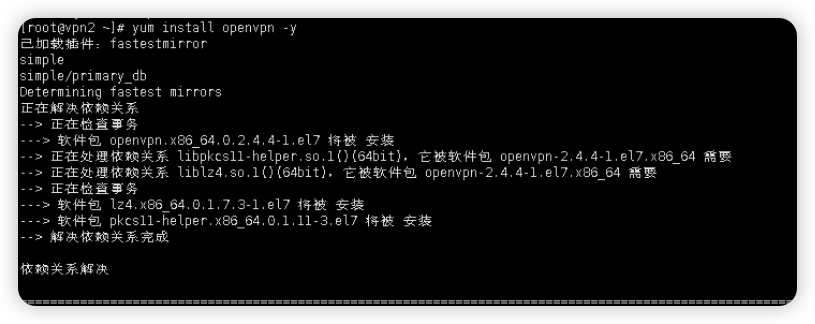

服务端配置完成后进行客户端的登陆测试，首先在客户端安装openvpn

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0406wi0th8.png" >}}

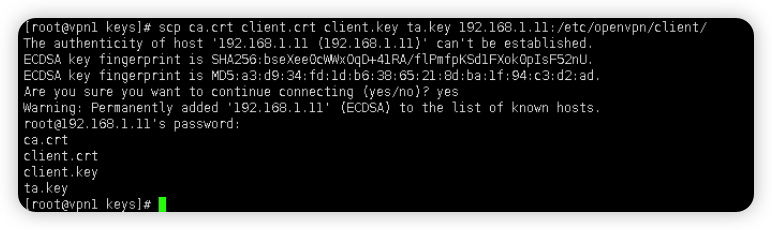

将服务端生成的对应的ca证书和客户端密钥以及连接使用的静态密钥文件通过scp拷贝到客户端

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/04065x5iam.png" >}}

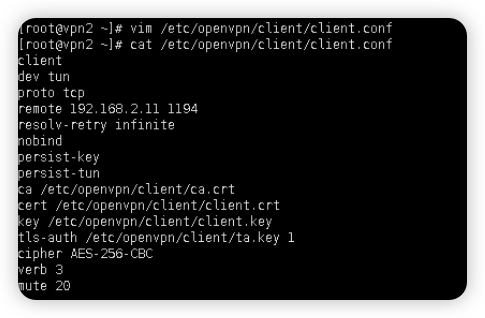

配置客户端的配置文件，进行连接前的准备，设定配置文件中连接的目标机器ip，端口，需要的密钥文件，加密方式，重新测试，预设log等级等，这一部分与服务端配置上大体保持一致。

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0406OnB3Ut.png" >}}

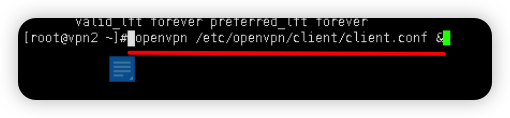

启动openvpn客户端并挂后台运行，并可实时查看其日志。

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/04067UF246.png" >}}

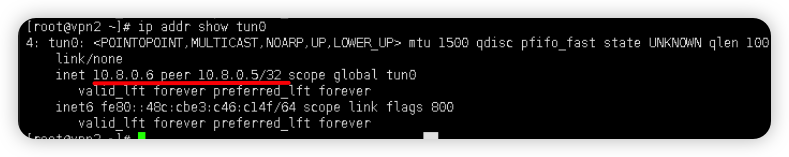

查看网卡信息，查看vpn通道的建立情况

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0406OOIR6B.png" >}}

测试是否可用，这里ping 10.8.0.1是该ip与vpn连接的目标机ip 10.8.0.5处于同一网段下，故可以连通。

{{< figure src="https://testingcf.jsdelivr.net/gh/game-loader/picbase@master/uPic/0406CSYhPm.png" >}}

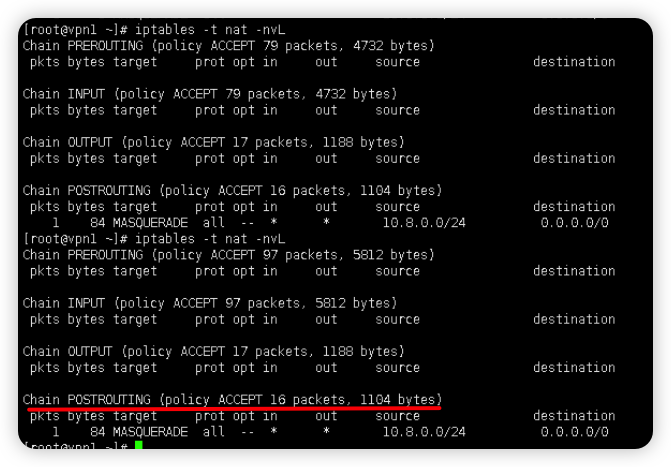

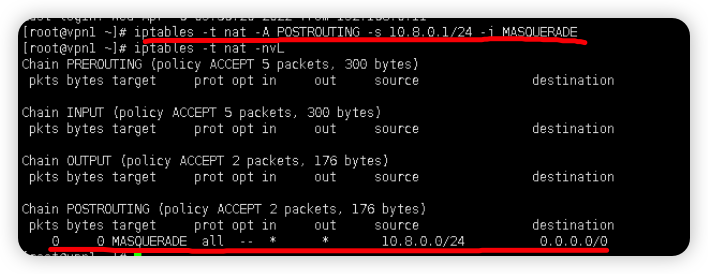

在vpn1机器上对openvpn nat进行配置，使用的工具是iptables，iptables是一款管理员工具，用于IPv4包过滤和NAT转换相关的功能，其与netfilter结合可以组成Linux平台下的包过滤防火墙。-t表示指定规则对应的表，-A表示向指定的规则链末尾增加一条规则，-s则表示源地址，-j表示对应的动作，这里MASQUERADE表示伪装，即用转换后的地址代替之前的地址。
